Код товара: 1776145

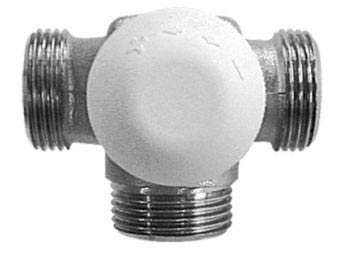

Клапан 3х ходовой Herz CALIS-TS DN20 лев, 776145


  • Условный диаметр: DN20
  • Kvs, м3/час: 4.2
  • Pmax, бар: 10
  • Материал: Никелированная латунь
  • Управление: Термопривод/Термоголовка
  • Все характеристики
7 119 р.
Под заказ

Клапан термостатический трехходовой Herz Calis TS.

Исполнение ¾", 3D слева от радиатора.

Соединители Herz DN20, 622012 заказываются отдельно - 3 шт на один клапан.

Термостатический клапан в комплекте с термостатической головкой обеспечивает автоматическое поддержание заданной температуры в помещении. Энергонезависим. Принцип работы описан здесь

Область применения:

  • подключение радиаторов в однотрубной вертикальной системе с байпасной перемычкой - хрущевки и более новые дома со стояковой разводкой отопления;
  • подключения радиаторов в частных домах с гравитационной двухтрубной системой отопления (без насоса)
  • системы теплого пола в которых требуется высокая пропускная способность.

  • Клапан для установки в место соединения подачи и байпасной линии. При монтаже в радиаторной системе направление теплоносителя - по стрелке на корпусе клапана. При монтаже в системе теплого пола - согласно проектной схеме. Для стабильной работы клапана перепад на стояке не должен превышать значение более 0,2 бар.
    Клапан сертифицирован в соответствии с Европейским нормами EN 215.

    Аналогов этому клапану у Danfoss не обнаружено.

    Примеры применения

    Клапан термостатический трехходовой Herz Calis TS.

    Клапаны Calis

    Преимущества:
    • возможность отключения радиатора для демонтажа с сохранением циркуляции в системе;
    • наличие терморегулирующего узла;
    • обеспечивает стабильный гидравлический режим системы при терморегуляции - расход теплоносителя в стояке остается неизменным;
    • малое гидравлическое сопротивление;
    • доля затекания в отопительный прибор до 60%;
    • удобный монтаж
    • ось термостатической головки расположена в плоскости перпендикулярной плоскости нагревательного прибора;
    • подключение к радиатору возможно как справа так и слева.
    Монтаж клапана
    Монтаж клапана Calis
    Схема системы отопления с клапанами Calis
    Схема системы отопления с клапанами Calis
    Варианты расположения
    Варианты присоединения клапанов Calis
    Условный диаметр
    DN20
    Kvs, м3/час
    4.2
    Pmax, бар
    10
    Материал
    Никелированная латунь
    Управление
    Термопривод/Термоголовка
    Вес, кг
    0.42
    Тип устройства регулирования
    Трехходовой клапан
    Сфера применения
    Радиаторы
    Встроенный термостат
    Нет
    Тmax, °C
    120
    Тип 3х клапана
    Разделительный
    Тип клапана
    Трехходовой
    Присоединение к трубопроводу
    НР плоская
    Присоединение термоголовки
    М 28х1,5
    Страна
    Австрия
