Условный диаметр / Kvs, м3/час:
Компактный ротационный 3-ходовой смесительный клапан ESBE VRG 131 32-16, исполнение 1 1/4", внутренняя резьба, из латуни
Назначение

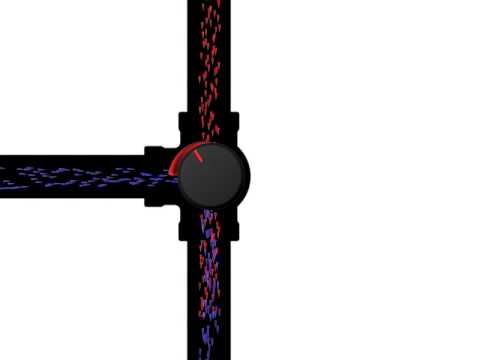

Трехходовой клапан ESBE VRG предназначен для смешения или разделения потока теплоносителя в системах отопления, водоснабжения, вентиляции и теплого пола.
Клапан оборудован рукояткой для ручного управления и ограничителем угла поворота в 90°. Шкала позиции клапана может быть переключена и повернута , обеспечивая широкий выбор монтажных положений.
Особенности
Сервис
Узкая и компактная конструкция клапана обеспечивает легкий доступ инструмента при сборке и разборке клапана.
|
Шток клапана ESBE VRG 131 |
Ремкомплект с прокладками для клапанов ESBE VRG131 25 |
Рукоятка клапана ESBE VRG 131 |
|
|
 |
Технические характеристики
| Класс давления: | PN10 |
| Момент силы (при номинальном давлении): |
DN15-32: < 3 Нм; DN40-50: < 5 Нм |
| Утечка через закрытый клапан в % от потока: |
Смесительный: <0,05%; Отводной: <0,02% |
| Рабочее давление: | 1 МПа |
| Макс. дифференциальное падение давления, Смесительный: | 100 кПа |
| Макс. дифференциальное падение давления, Отводной: | 200 кПа |
| Давление блокировки: | 200 кПа |
| Диапазон регулирования Kv/Kv мин, A-AB: | 100 |
| Теплоноситель, теплофикационная вода: | в соответствии с VDI2035 |
| Теплоноситель, смесь воды/гликоля: | макс. 50 % |
| Теплоноситель, смесь воды/этанола: | макс. 28 % |
| Температура теплоносителя, макс. постоянно: | +110 °C |
| Температура теплоносителя, макс. временно: | +130 °C |
| Температура теплоносителя, мин.: | -10 °C |
| Соединения, Внутренняя резьба (Rp): | EN 10226-1 |
| Соединения, Наружная резьба (G): | ISO 228/1 |
| Соединения, Компрессионный фитинг (CPF): | EN 1254-2 |
| Материал, Корпус клапана: | Стойкая к коррозии латунная поверхность, DZR |
| Материал, Золотник: | Износостойкая латунная поверхность |
| Материал, Шток и втулка: | PPS композит |
| Материал, Уплотнительные прокладки: | EPDM |
| Артикул | Модель | DN | KVs (м3/час) | Присоединение | A (мм) | B (мм) | C (мм) | D (мм) | E (мм) | Масса, кг |
| 11600100 | VRG131 15-0,4 | 15 | 0,4 | Rp 1/2" | 36 | 72 | 32 | 50 | 36 | 0,4 |
| 11600200 | VRG131 15-0,63 | 15 | 0,63 |
Rp 1/2" |
36 | 72 | 32 |
50 |
36 |
0,4 |
| 11600300 |
VRG131 15-1,0 |
15 |
1,0 |
Rp 1/2" |
36 | 72 | 32 |
50 |
36 |
0,4 |
| 11600400 |
VRG131 15-1,6 |
15 |
1,6 |
Rp 1/2" |
36 | 72 | 32 |
50 |
36 |
0,4 |
| 11600500 | VRG131 15-2,5 |
15 |
2,5 |
Rp 1/2" |
36 | 72 | 32 |
50 |
36 |
0,4 |
| 11600600 |
VRG131 15-4,0 |
15 |
4,0 |
Rp 1/2" |
36 | 72 | 32 |
50 |
36 |
0,4 |
| 11600700 |
VRG131 20-2,5 |
20 | 2,5 |
Rp 3/4" |
36 | 72 | 32 |
50 |
36 |
0,43 |
| 11600800 |
VRG131 20-4,0 |
20 | 4,0 |
Rp 3/4" |
36 | 72 | 32 |
50 |
36 |
0,43 |
| 11600900 |
VRG131 20-6,3 |
20 | 6,3 |
Rp 3/4" |
36 | 72 | 32 |
50 |
36 |
0,43 |
| 11601000 |
VRG131 25-6,3 |
25 | 6,3 |
Rp 1" |
41 | 82 | 34 | 52 | 41 |
0,7 |
| 11601100 |
VRG131 25-10 |
25 | 10 |
Rp 1" |
41 | 82 | 34 | 52 | 41 |
0,7 |
| 11601200 |
VRG131 32-16 |
32 | 16 |
Rp 1 1/4" |
47 | 94 | 37 | 55 | 47 |
0,95 |
| 11603400 |
VRG131 40-25 |
40 | 25 |
Rp 1 1/2" |
53 | 106 | 44 | 60 | 53 | 1,68 |
| 11603600 |
VRG131 50-40 |
50 | 40 |
Rp 2" |
60 | 120 | 46 | 64 | 60 | 2,3 |
Смесительная схема 1 с использованием трехходового клапана ESBE VRG 131
Смесительная схема 2 с использованием трехходового клапана ESBE VRG 131
Разделительная схема с использованием трехходового клапана ESBE VRG 131
